Cisco. Второй выпуск. Используем Packet Tracer 5.0 для моделирования сети. Скринкаст.

Сегодня в выпуске:


Packet Tracer 5. Изучаем возможности программы.
Выпуск выполнен в виде скринкаста.
За 20 минут вы познакомитесь с основными функциями PT5.


На повестке дня:

Среда PT5:

  • Логическая диаграмма сети
  • Оборудование для симуляции.
  • Работа с объектами на логической диаграмме.
  • Механизмы визуального моделирования потоков данных

Работа с оборудованием:
  • Добавление плат расширения на маршрутизаторы
  • Настройка оборудования в графическом режиме
  • Настройка оборудования в режиме CLI
  • Компьютеры и сервера: возможности и конфигурация.

Собираем схему сети:
  • Добавляем оборудование на диаграмму.
  • Используем кабели для соединения оборудования
  • Настраиваем компьютер и сервер
  • Добавляем коммутатор и роутер. Конфигурируем роутер.
  • Используем ping-запросы из командной строки и в визуальном режиме для проверки связи.
  • Используем трассировку маршрута (traceroute) для проверки пути следования пакетов.
  • Простой дебаггинг.


Качаем скринкаст отсюда в виде wmv («Сохранить объект как») или отсюда то же самое, только в zip-архиве.

Ну и, как договорились, домашнее задание!

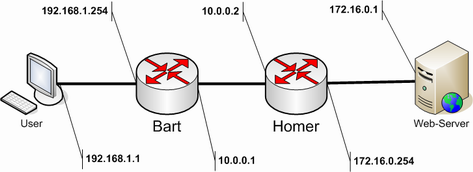

Собрать сеть по следующей схеме:


И сделать так, чтобы компьютер мог пинговать веб-сервер.
Почти все вам будет понятно после скринкаста. Но есть одна загвоздка. Роутер знает лишь о сетях, к которым он сам подключен. Соответственно, Bart не знает о сети с веб-сервером. А Homer не знает о сети с компьютером. На этих роутерах статические маршруты нужно прописать самостоятельно. А как это сделать — вы найдете в интернете.
Еще может пригодиться первый выпуск.
UPD1: Вот сам Packet Tracer, разумеется, в ознакомительно-образовательных целях!
Да, и еще. Dynamips — это конечно здорово. Но!
1. там нет свитчинга вообще.
2. Это — настоящий IOS и 80% команд там будут мешать и отвлекать.
3. Сам по себе Dynamips — не прост в обращении. Нужно сильно заморочиться чтобы создать себе кастомную сеть.
Для новичков PacketTracer — действительно хороший продукт. После него можно перейти на Dynampis(с GNS3), и понять, чем эмулятор отличается от симулятора, что такое хорошо, и что такое плохо, ну и так далее.
Кстати, выпуск про GNS3 (Dynamips) планировался далее!
+24
30 октября 2008, 02:30
43
zepps

комментарии (62)

    • nil
    • nil,
    • 30 октября 2008, 08:38
    • #
      • 0
    Автору спасибо за статью и видео. Вы бы только ссылочку откуда можно скачать этот самый Packet Tracer 5 поставили-то.
    • Погодите, так его нет в свободном доступе что-ли? Вот тут написано, что он бесплатен для инструкторов, учащихся и выпускников Cisco Networking Academy. А простым смертным что делать-то? Вы не могли бы лучше написать о каком-нибудь бесплатном эмуляторе?
  • фтопку эти все пидорские пакет-трейсеры и прочий буржуйский софт. :)
    динамипс на бсд с герляндой тап-интерфейсов и пактеным фильтром — наше всйо!11
    • svk
    • svk,
    • 30 октября 2008, 10:22
    • #
      • +1
    Могу выслать Packet Tracer кому надо. Весит 92Мб
  • хорошая работа! как правильно заметили в 5 версии появился 3560g и теперь можно играться c L2, рекомендуется как минимум к ознакомлению
    PS для желающих могу подсказать где взять PT5 + CCNA Discovery 4.0 Russian (естественно строго в ознакомительно-образовательных целях ;))
    • Желаю!
    • Так укажите же :)
    • И я тоже желаю :)
    • Поддерживаю! Поделитесь источником :)
    • подскажите про ццна :)
    • PT5 есть, но CCNA Discovery 4.0 Russian интересует. Можно и мне подсказать? :)
    • CCNA Discovery 4.0 Russian очень интересует, подскажите пожалуйста.
    • Присоединяюсь, PT5 + CCNA Discovery 4.0 Russian то же хочу!
    • и мне пожалста Дискавери :)
    • Подскажите, пожалуйста! :)
    • И мне подскажите
    • и мне пожалуйста =)
    • chifram, Вы очень давно подсказывали людям где можно взять CCNA Discovery 4.0 Russian, будьте добры, подскажите и мне. Заранее благодарю!
    • Скажите где взять PT5 + CCNA Discovery 4.0 Russian!
  • можно мне пожалуйста
  • гм… чото модулей в 28ю маловато. vwic'ов, к примеру, не нашёл.
    • Ну в курсе CCNA войса вообще нет.
  • всем желающим «подсказки» отправлены на хабрапочту
  • кстате paket tracer 5.0 ведь ещё и для линукса есть…
    • svk
    • svk,
    • 30 октября 2008, 17:00
    • #
      • 0
    Кстати, на сайте сетевой академии есть прикольный баг, благодаря которому даже не являясь учеником можно смотреть официальные материалы курсов. Могу кинуть таким образом ссылки на курсы Exploration 4.0 ENG и Discovery 4.0 RUS. Все в личке, конечно
  • У кого получилось сделать домашнее задание?
    Я воспользовался рутерами 1841 серии, так вот у меня первый комп почему то наотрез отказывается пинговать внешний интерфейс рутера под именем BART, в чем дело? Айпишники выставил все как на рисунке, внутренний интерфейс пингуется.
    • Есть подозрение, что на самом компьютере у тебя не прописан шлюз.
      • На компьютере с именем USER шлюзом прописан внутренний интерфейс рутера BART — 192.168.1.254 и он пингуется. Не пингуется внешний интерфейс этого же рутера.
        По идее на BART надо прописать
        ip route 172.16.0.0 255.255.0.0 10.0.0.2
        А на HOMER:
        ip route 192.168.0.0 255.255.0.0 10.0.0.1

        Правильно я понимаю?
        • Похоже на то. Только не стоило писать ответ здесь)
          У тебя все интерфейсы в апе?
          Думаю, сам найдешь баг. Если не получится — то скидывай мне схему, а я скажу, где и что)
          • Вообщем заменил рутеры на модель 2620XM — теперь с компа пингуется внешний интерфейс барта, но следующий за ним — 10.0.0.2 не пингуется :(
            Не знаю как на цисках, но если бы вместо них стояли винды или линух — то он точно должен пинговаться. Интерфейсы все ап, барт может пинговать гомера, все ништяк.
            Счас выложу свою схемку куда нибудь.
          • скачать
            (только надо переименовать из mp3 в pkt)
            • Баги есть. Я их нашел 2 штуки.
              Поправил — все заработало)
              Попробуй команды tracert, почитай конфиг роутера (show running-config).
              Если не получится — то я скажу, что за баги)

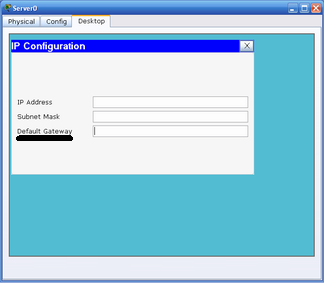

              • Нашел где наконец то выставлять гейтвей у сервера (он почему то ставится не там где ethernet настраивается), а из коммандной строки ip route add 0.0.0.0 mask 0.0.0.0 172.16.0.254 он не понимал. Вторая ошибка — не был прописан маршрут на Гомере.
                Большое спасибо за ликбез, с нетерпением жду статьи по динамипсу.
                • :)
                  Можно было и так:
        • Эх, зачем написали? Я был на половине пути к решению. Мне как раз этих двух команд не хватало. Не стоило сейчас заходить и читать каменты:(
          • сорри :-)
            Вообще домашнее задание клевое.
            • Да ничего)
              По поводу дз согласен. Сам бы долго ещё не сел бы за изучение, только когда совсем припёрло бы, а тут какой-то интерес появляется.
  • Понравилось. Спасибо)
  • Спасибо, очень интересно и полезно!
  • ктонить пробовал Packet Tracer под Wine на Ubuntu запускать?
  • Кто подскажит как правильно смоделировать работу cisco через dsl можемы я ставлю cloud-PT и он не пропускает пинги между модемами, соотвественно сетями.
    И еще вопрос а будет тема про X.25 протоком, интересно, т.к. часть трафика банковского оборудования идет через него.
  • можно было не прописывать маршруты на роутерах, а настроить между ними к примеру rip
  • Всё получилось. Жду следующий выпуск… :)
  • Очень неплохой курс лабораторных работ по сетям и Cisco есть на http://athena.vvsu.ru/net/index.html
    Сам по ней начал изучать. Все лабораторные выполняю в GNS3
    • Интересно только «Факультативное» и BGP. Тоже пользуюсь GNS3, PacketTracer разочаровывает — раз на раз случается так что просто не работает непонятно почему.
      Попробуйте, к слову, multiarea ospf там настроить, ерунда случается. В общем-то у меня O IA маршруты на роутерах не появляются никак… а в том же dynamips/gns все отлично работает.
  • А где продолжение? :)
    • Скоро обязательно появится!
      • возможно вы сейчас заняты, но все же…
        скажите когда след. задание будет.
  • поправьте ссылки на скринкаст, битые
    • Угу, хостер менял оборудование. Поменялись и IP-адреса.
      Все поправил!
      • Не подскажете когда приблизительно появится новый урок?
        • Думаю, в течении 1 — 2-х недель.
          Завалы на работе и с дипломом не дают времени на то, чтобы этим заняться =(
    • sshd
    • sshd,
    • 19 декабря 2008, 14:04
    • #
      • 0
    Если кого то ещё инетересует CCNA Discovery 4.0 Rus могу выложить
  • Я так понимаю автор забросил уроки. Жаль, была отличная идея.
    • Уроки будут!
      Несколько недель осталось до сдачи диплома, а потом можно будет этим заняться!
      • Тогда удачи с дипломом!
  • дайте ссыль на руский дискавери пожалуйста
